歡迎光臨浙江品宣電力科技有限公司 !!!

產品中心

當前位置:主頁 > 產品中心 > 1KV熱縮電纜附件 > 1KV熱縮四芯終端

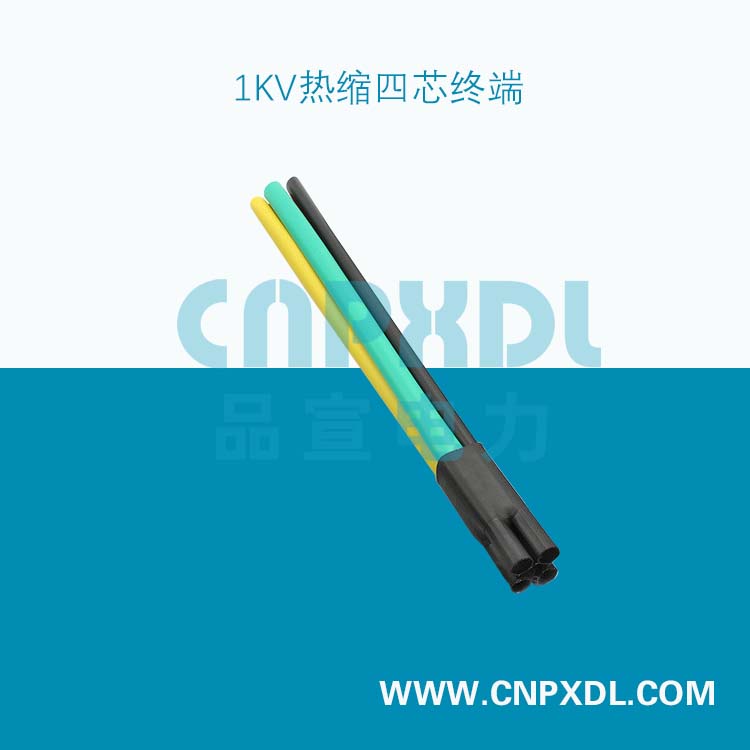

1KV熱縮四芯終端

更新時間:2021-05-08 13:37:17

1KV熱縮終端/中間/一、二、三、四、五芯產品參數以及選型表
產品特性:
·重量輕、安裝方便、運行可靠·防水設計、雙應力控制、屏蔽/絕緣一體
·-50℃ - 95℃溫度條件下,使用壽命超過20年
·收縮率:徑向≥50%、軸向≤10%·收縮溫度:120℃ - 140℃
安裝說明:
1、剝除電纜外護套:量取電纜拉直長度600mm,剝除電纜外護層。留50mm鎧裝,剝除550mm的鎧裝及內墊層。
2、安裝支套:分開線芯,將指套牢牢套至根部,然后從中間向兩端加熱,使其完全收縮。(注:若是(3+1)芯、(4+1)芯、(3+2)芯電纜,則應先在地線端套入兩根或一根墊管,加熱收縮后再套入指套。)
3、安裝端子:在線芯末端量取端子孔深加5mm長度,剝除線芯絕緣,然后按壓端子,用銼刀或砂紙拋光端子表面,擦拭干凈。

詳細介紹

1KV熱縮終端/中間/一、二、三、四、五芯產品參數以及選型表

產品特性:

·重量輕、安裝方便、運行可靠·防水設計、雙應力控制、屏蔽/絕緣一體

·-50℃ - 95℃溫度條件下,使用壽命超過20年

·收縮率:徑向≥50%、軸向≤10%·收縮溫度:120℃ - 140℃

安裝說明:

1、剝除電纜外護套:量取電纜拉直長度600mm,剝除電纜外護層。留50mm鎧裝,剝除550mm的鎧裝及內墊層。

2、安裝支套:分開線芯,將指套牢牢套至根部,然后從中間向兩端加熱,使其完全收縮。(注:若是(3+1)芯、(4+1)芯、(3+2)芯電纜,則應先在地線端套入兩根或一根墊管,加熱收縮后再套入指套。)

3、安裝端子:在線芯末端量取端子孔深加5mm長度,剝除線芯絕緣,然后按壓端子,用銼刀或砂紙拋光端子表面,擦拭干凈。

1kV熱縮電纜終端、中間規格及選型表

名稱

型號

規 格(mm2)

1kV單芯終端頭

SY-1/1.0

10-16

SY-1/1.1

25-50

SY-1/1.2

70-120

SY-1/1.3

150-240

SY-1/1.4

300-400

1kV二芯終端頭

SY-1/2.0

10-16

SY-1/2.1

25-50

SY-1/2.2

70-120

SY-1/2.3

150-240

SY-1/2.4

300-400

1kV三芯終端頭

SY-1/3.0

10-16

SY-1/3.1

25-50

SY-1/3.2

70-120

SY-1/3.3

150-240

SY-1/3.4

300-400

1kV四芯終端頭

SY-1/4.0

10-16

SY-1/4.1

25-50

SY-1/4.2

70-120

SY-1/4.3

150-240

SY-1/4.4

300-400

1kV五芯終端頭

SY-1/5.0

10-16

SY-1/5.1

25-50

SY-1/5.2

70-120

SY-1/5.3

150-240

SY-1/5.4

300-400

4、安裝絕緣管:清潔線芯絕緣表面和指套,套入絕緣管,使絕緣管的下端搭接指套根部,上端包住端子的壓痕,然后由下向上加熱,直至絕緣管完全收縮。
